VBA VBエディタ上から実行できるRGB関数入力用のカラーパレットフォームを作成

VBA

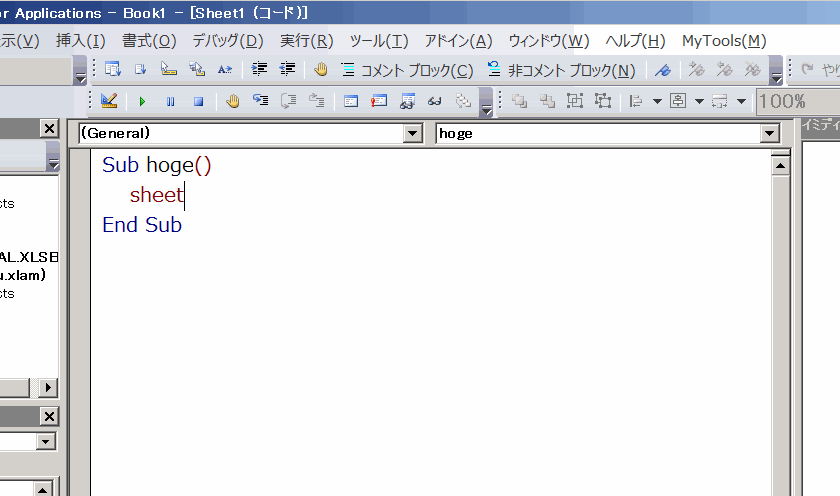

ちょっと長めのタイトルになってしまったが、要はこんなの↓を作った。
f:id:t-hom:20170107153539g:plain

VBEのメニューからパレットを起動し、目当ての色のラベルをクリックするだけでカーソル位置にRGB関数が挿入される。

きっかけはこちらの記事。(感謝)
chemiphys.hateblo.jp

作りかた

このマクロはVBEで現在カーソルのある位置にRGB関数を挿入する仕様になっているが、通常F5で起動できるのは現在のカーソル位置のマクロである。だからF5だと被操作コードと、操作コードが同一になってしまうというジレンマがあり、やりたいことが実現できない。

そこでまず、マクロをメニューから実行できるようにする。
以下の記事を参照し、アドインを作っておくと良い。
thom.hateblo.jp

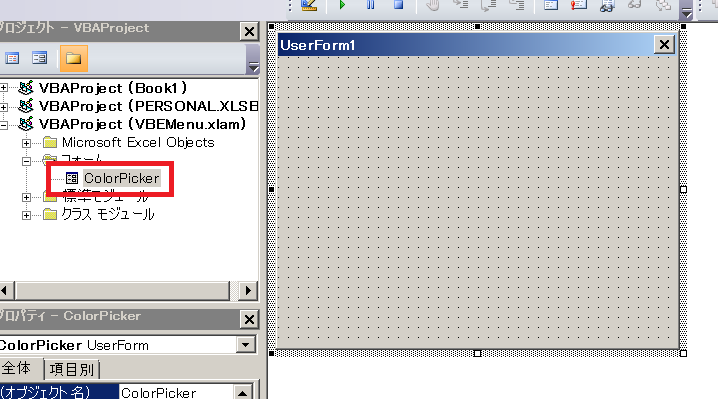

そしてこのアドインにユーザーフォームを追加し、オブジェクト名をColorPickerに変更する。
f:id:t-hom:20170107154753p:plain

フォームに記述するコードはこちら。変数宣言が抜けてたりプロシージャの名前がhogeのままだったり、まぁ酷いコードなのだが勢いで公開してしまおう。みなさんが作る場合は悪いところをマネしないように。。

Private Const LabelSizeX = 20
Private Const LabelSizeY = 15
Private ColorLabels As Collection
Private Sub UserForm_Initialize()
    Set ColorLabels = New Collection
    hoge
    Me.Height = (LabelSizeY) * 10 - 5
    Me.Width = LabelSizeX * 9 - 4
End Sub

Sub WriteLabel(x, y, color As Long)
    With New EventControl
        Set .AsLabel = Me.Controls.Add("Forms.Label.1")
        With .AsControl
            .Height = LabelSizeY
            .Width = LabelSizeX
            .Left = x * (LabelSizeX - 1)
            .Top = y * (LabelSizeY - 1)
        End With
        With .AsLabel
            .BackColor = color
            .BorderStyle = fmBorderStyleSingle
        End With
        ColorLabels.Add .Self
    End With
End Sub

Sub hoge()
    colorBase = 51
    ColorPallets = Array( _
        Array(5, 0, 0), Array(5, 3, 0), Array(3, 5, 0), _
        Array(0, 5, 0), Array(0, 5, 3), Array(0, 3, 5), _
        Array(0, 0, 5), Array(3, 0, 5), Array(5, 0, 3))

    Dim R, G, B
    For i = 0 To 8
        For j = 0 To 4
            cp = ColorPallets(i)
            R = (cp(0) - j) * colorBase
            G = (cp(1) - j) * colorBase
            B = (cp(2) - j) * colorBase
            If R < 0 Then R = 0
            If G < 0 Then G = 0
            If B < 0 Then B = 0
            WriteLabel 4 - j, i, RGB(R, G, B)
        Next
    Next
    For i = 0 To 8
        For j = 1 To 4
            cp = ColorPallets(i)
            R = (cp(0) + j) * colorBase
            G = (cp(1) + j) * colorBase
            B = (cp(2) + j) * colorBase
            If R > 255 Then R = 255
            If G > 255 Then G = 255
            If B > 255 Then B = 255
            WriteLabel j + 4, i, RGB(R, G, B)
        Next
    Next
End Sub

次にクラスモジュールを挿入し、オブジェクト名を「EventControl」とする。
EventControlのコードはこちら。

Public WithEvents AsLabel As MSForms.Label

Property Get AsControl() As MSForms.Control
    Set AsControl = AsLabel
End Property

Property Get Red()
    Red = &HFF& And AsLabel.BackColor
End Property
Property Get Green()
    Green = (&HFF00& And AsLabel.BackColor) \ 256
End Property
Property Get Blue()
    Blue = (&HFF0000 And AsLabel.BackColor) \ 256 \ 256
End Property

Property Get RGBFuncAsString() As String
    RGBFuncAsString = "RGB(" & Red & ", " & Green & ", " & Blue & ")"
End Property

Private Sub AsLabel_Click()
    ColorPicker.Hide
    Application.VBE.MainWindow.Visible = True
    InsertCode RGBFuncAsString
End Sub

Property Get Self() As Object
    Set Self = Me
End Property

次に標準モジュールを追加し、オブジェクト名を「fnInsertCode」としておく。
コードは以下のプロシージャひとつのみ。

Sub InsertCode(code As String)
    Dim sl As Long, sc As Long, el As Long, ec As Long
    Application.VBE.ActiveCodePane.GetSelection sl, sc, el, ec
    L = Application.VBE.ActiveCodePane.CodeModule.Lines(sl, 1)
    L2 = Left(L, sc - 1) & code & Mid(L, sc)
    Application.VBE.ActiveCodePane.CodeModule.ReplaceLine sl, L2
    Application.VBE.ActiveCodePane.SetSelection sl, sc + Len(code) + 1, sl, sc + Len(code) + 1
End Sub

最後にMenuMacrosモジュールに以下を追加する。
MenuMacrosモジュールは先ほど紹介した記事「VBA 標準モジュールのマクロを読み取って起動時にVBEのメニューに自動登録するアドインを自作する」で作成したもので、ここに登録しておくだけでVBEのMyToolsメニューに追加されるというものだ。

Sub カラーパレットを表示() 'O
    With Application.VBE.ActiveCodePane
        ColorPicker.Show
        .Show
    End With
End Sub

これで準備完了。あとは変更したアドインを保存し、Excelを起動しなおすと冒頭のGIFアニメのように使用できるようになる。

ざっくり解説

今回はいろいろ試行錯誤してたので結構ひどいコードになった。まだまだ整理できそうだけど気力がないのでいったんこの状態で、おおまかに解説する。

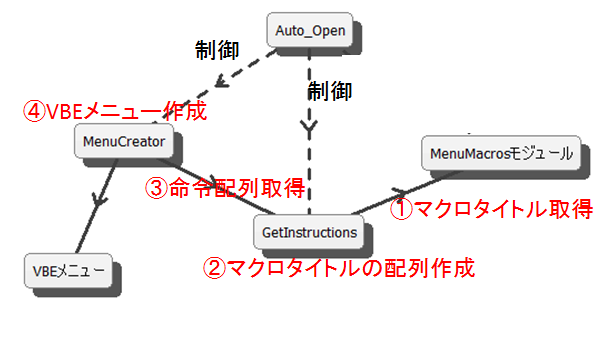

まず自動メニュー登録アドインの動作はこんな感じ。
f:id:t-hom:20170107161147p:plain
Auto_Openで起動時にMenuMacrosモジュールからマクロのタイトル部を配列として抜き出してきて、それをもとにメニューを作成している。

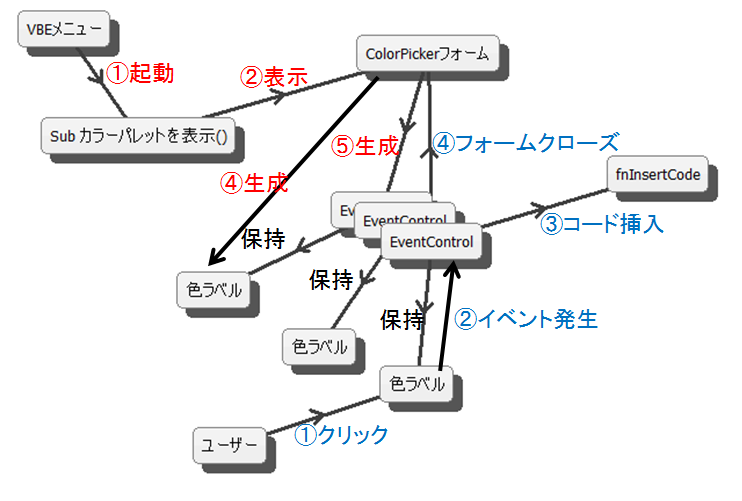

カラーパレットはこんな感じ。
f:id:t-hom:20170107162203p:plain
メニューから起動されフォームがShowされると、まずフォームはカラーラベルを生成し、それをそれぞれ生成したEventControlに保持させる。このEventControlはフォーム内部のコレクションが保持する。ここまでがフォーム表示までの流れ。

それからユーザー操作からフォームクローズまでの流れは青字で書いた。
ユーザーがカラーラベルをクリックするとEventControl内のClickイベントが発火され、fnInsertCodeで現在選択されている箇所にRGB関数が挿入される。

以上で解説を終える。

フローチャートのときもそうだけれど、ある程度複雑になってくると作り方の紹介で精いっぱいで、コードの細かいところまで解説する気力が湧かない。

そして完成させるのが精いっぱいで分かりやすいコードに修正する気力も。。

おまけ

実はカラーラベルは枠線で誤魔化してるんだけど、同じ色の箇所がいくつもあったりして。
f:id:t-hom:20170107163058p:plain
Webセーフカラーというものからパレットっぽい色をチョイスしたかったのでRGB値をそれぞれ51の倍数にしようとこだわった結果、無理が出てこうなった。

ラベルは9*9で81枚なので計算で求めようとせずに1枚ずつ愚直にカラーコードを作ってしまっても良いかもしれない。

あ、あとわざわざ自前で作らなくてもWin32APIのカラーピッカーを呼ぶ手もある。
